一、城市綜合管廊概述與產品應用
城市綜合管廊又稱共同溝，它是在城市地下建造的市政公用隧道空間，將電力、通信、供水等市政公用管線，根據規劃的要求集中敷設在一個構筑物內，實施統一規劃、設計、施工和管理。徹底改變以往各個管道各自建設、各自管理的零亂局面。管線需要維修時不用開挖道路，維修人員和工程車只需要從檢修通道進入地下管廊就可施工，既不影響路面交通，又能減少反復開挖導致的浪費，同時還有利于節約集約用地，減少路面井蓋設施，降低管線維護成本，延長管線使用壽命。2015年初，財政部、住建部聯合下發了《關于開展中央財政支持地下綜合管廊試點工作的通知》和《關于組織申報2015年地下綜合管廊試點城市的通知》，并組織了2015年地下綜合管廊試點城市評審工作。根據競爭性評審得分，排名在前10位的城市進入2015年地下綜合管廊試點范圍。
應用一、供水、消防、排水和熱水管道支架
采用重型裝配式管道成品重型和U型裝配式支吊架：由橫向和縱向兩種支架，之間通過連接扣件相連，并分別于管廊墻面和地面采用預埋槽道T頭螺栓連接方式和后擴底錨栓固定，最大承重荷載根據管道荷載計算選用合適的截面槽鋼。
應用產品：UNC裝配式支吊架系統、抗震支撐系統、錨固系統
供水、排水和熱水管道重型裝配式支架、抗震支撐和控制電纜裝配式支架、抗震支撐，采用預埋槽鋼和后擴底錨栓與混凝土結構的連接。
應用二、動力電纜、控制電纜支架
采用裝配式托臂式支架，與管廊墻體采用預埋槽道T頭螺栓連接方式或者后擴底錨栓固定槽鋼立桿連的接方式，長度有1000mm和1200mm兩種規格，間距1000mm，承受最大荷載3.5kN/㎡
應用產品：UNC裝配式支吊架系統、抗震支撐系統、錨固系統
消防噴淋管道、動力電纜裝配式支架、抗震支撐，采用預埋槽鋼和后擴底錨栓與混凝土結構的連接。
二、UNC抗震支撐系統
應用于給排水、消防、暖通空調、電氣、燃?xì)獾葯C(jī)電設施。
GB50981-2014《建筑機電工程抗震設計規范》
1.0.4 抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。
3.1.6 …對重力不大于1.8kN的設備或吊桿計算長度不大于300mm的吊桿懸掛管道，可不進行設防。
4.1.2 管道的布置與敷設應符合下列規定：
1 8度、9度地區的高層建筑的給水、排水立管直線長度大于50m時，宜采取抗震動措施；直線長度大于100m時，應采取抗震動措施；
3 需要設防的室內給水、熱水以及消防管道管徑大于或等于DN65的水平管道，當其采用吊架、支架或托架固定時，應按本規范第8章的要求設置抗震支撐。室內自動噴水滅火系統和氣體滅火系統等消防系統還應按相關施工及驗收規范的要求設置防晃支架；管段設置抗震支架與防晃支架重合處，可只設抗震支承；
5.1.3 通風、空氣調節風道的布置與敷設應符合下列規定：
3 矩形截面面積大于等于0.38mm2和圓形直徑大于等于0.70m的風道可采用抗震支吊架，風道抗震支吊架的設置和設計應符合本規范第8章的規定。
5.1.4 防排煙風道、事故通風風道及相關設備應采用抗震支吊架。
6.1.1 內徑大于或等于25mm的燃?xì)夤艿缿?yīng)進行抗震設計，管道抗震支吊架的設置應符合本規范第8章的規定。
7.1.2 內徑不小于60mm的電氣配管及重力不小于150N/m的電纜橋架、電纜線槽、母線槽均應進行抗震設防。
7.4.6 設在建筑物屋頂上的共用天線應采取防止因地震導致設備或部件損壞后墜落傷人的安全防護措施。
GB50981-2014《建筑機電工程抗震設計規范》
1.0.4 抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。
3.1.6 …對重力不大于1.8kN的設備或吊桿計算長度不大于300mm的吊桿懸掛管道，可不進行設防。
4.1.2 管道的布置與敷設應符合下列規定：
1 8度、9度地區的高層建筑的給水、排水立管直線長度大于50m時，宜采取抗震動措施；直線長度大于100m時，應采取抗震動措施；
3 需要設防的室內給水、熱水以及消防管道管徑大于或等于DN65的水平管道，當其采用吊架、支架或托架固定時，應按本規范第8章的要求設置抗震支撐。室內自動噴水滅火系統和氣體滅火系統等消防系統還應按相關施工及驗收規范的要求設置防晃支架；管段設置抗震支架與防晃支架重合處，可只設抗震支承；
5.1.3 通風、空氣調節風道的布置與敷設應符合下列規定：
3 矩形截面面積大于等于0.38mm2和圓形直徑大于等于0.70m的風道可采用抗震支吊架，風道抗震支吊架的設置和設計應符合本規范第8章的規定。
5.1.4 防排煙風道、事故通風風道及相關設備應采用抗震支吊架。
6.1.1 內徑大于或等于25mm的燃?xì)夤艿缿?yīng)進行抗震設計，管道抗震支吊架的設置應符合本規范第8章的規定。
7.1.2 內徑不小于60mm的電氣配管及重力不小于150N/m的電纜橋架、電纜線槽、母線槽均應進行抗震設防。
7.4.6 設在建筑物屋頂上的共用天線應采取防止因地震導致設備或部件損壞后墜落傷人的安全防護措施。

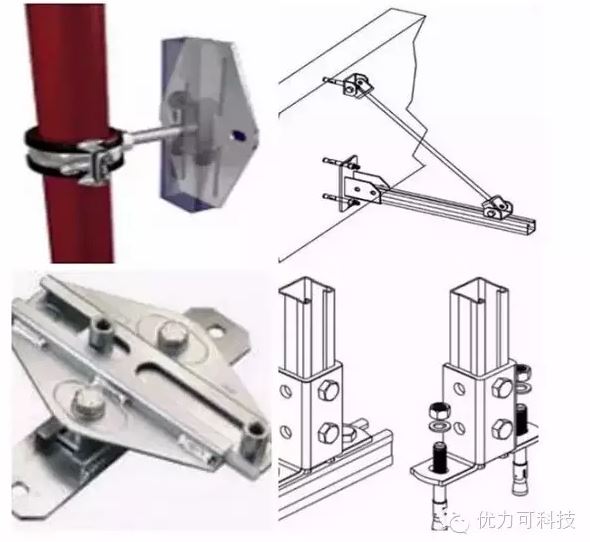

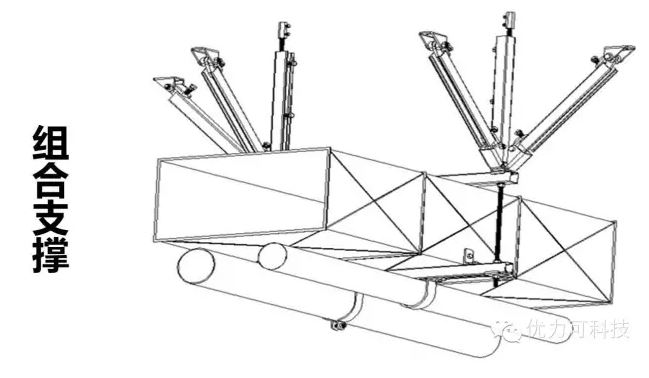

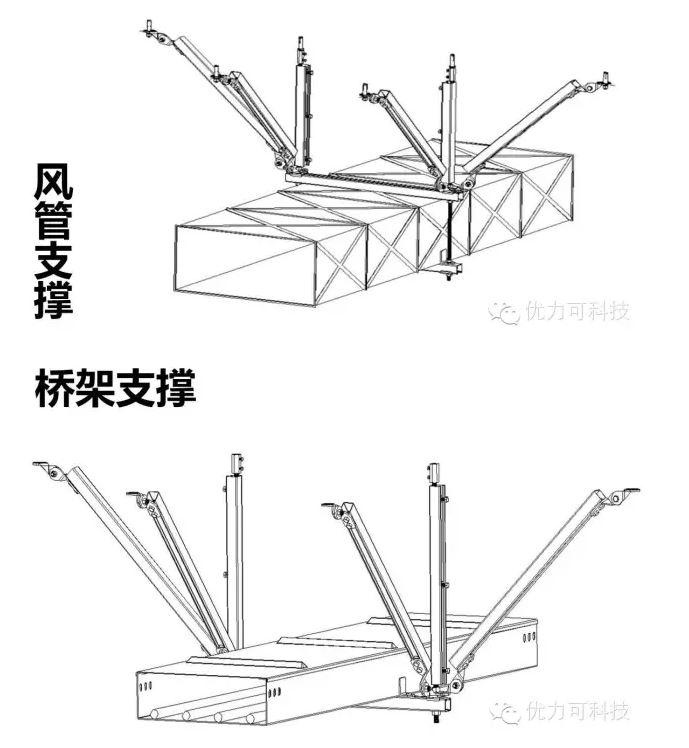

UNC抗震支撐系統典型節點

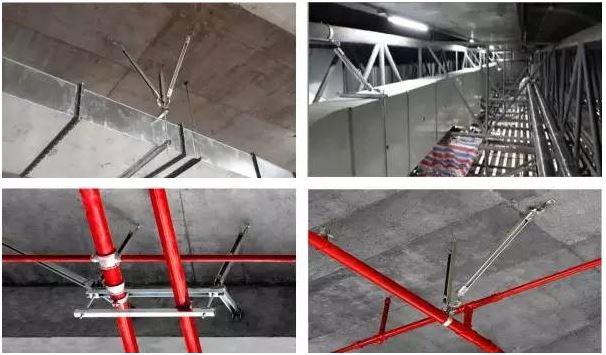

UNC抗震支撐系統應用案例
三、UNC裝配式支吊架系統

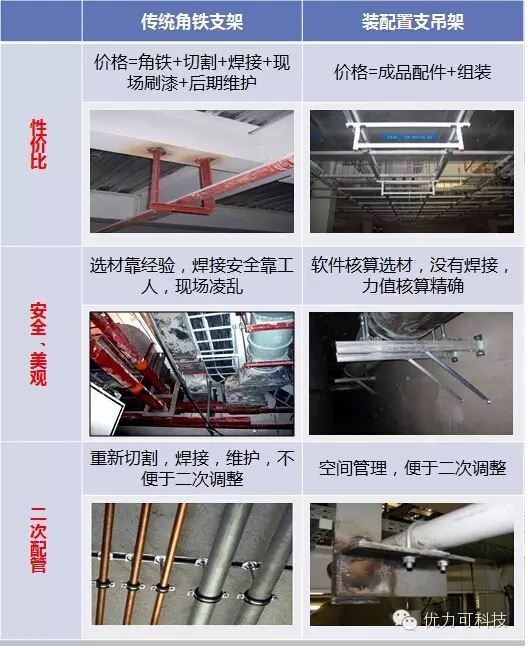

裝配式支架系統與傳統角鐵方案的對比

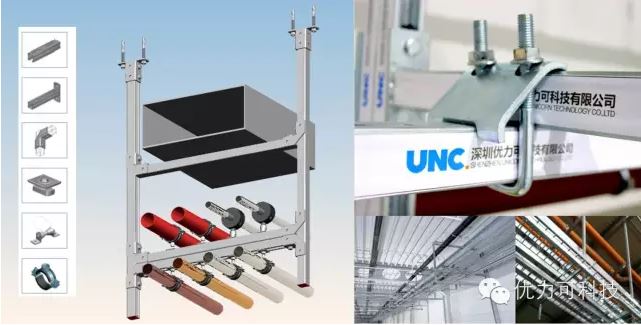

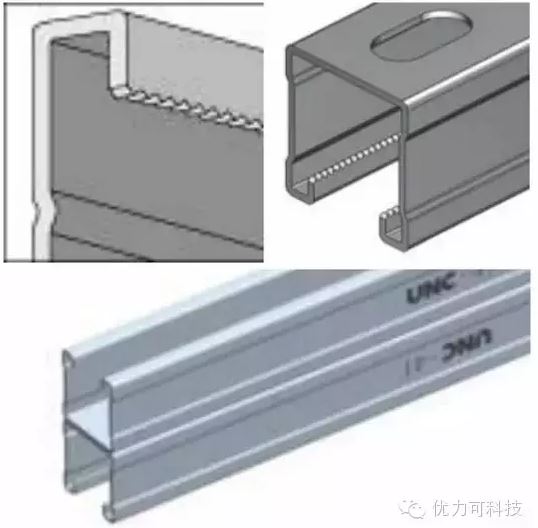

UNC裝配式支吊架系統-槽鋼
1. 帶有齒牙的內緣：更可靠承受剪力，為整個系統提供可靠連接；
2. 槽鋼上預制刻度：方便安裝施工時切割槽鋼；
3. 軸向加勁肋：特制的凹槽，加強截面剛度，增加了抗彎性能，確保運輸.切割及安裝時截面無變形；
4.不同高度，不同厚度，相同寬度，可提供單拼及雙拼槽鋼；
5.成品產品，優化截面，外觀精美；
UNC裝配式支吊架-配件系統

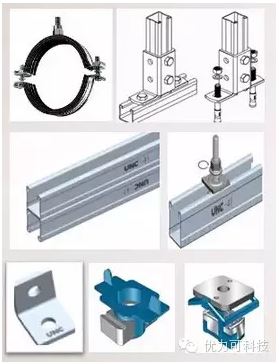

上百種兩維及三維的連接組件,確保任何特殊情況都有解決方案。
UNC裝配式支吊架-管束系統

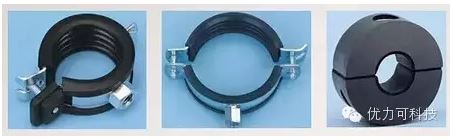

1. 惰性橡膠內圈，減振降噪，經久耐用；
2. 從輕型到超重型管束可供選擇；
3. 鎖緊后防止管道松動；
4. 獨特的端頭設計，可配用兩種規格的螺桿。
UNC裝配式支吊架系統最佳解決方案
安全； 耐久；安裝靈活、方便 ；節省空間（適用特殊要求的安裝場所）；配套服務；
